BZ-3 M BEZPIECZNIKOWY

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    ff filipowski spółka komandytowa
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
EAN: 5908312596257
Kod producenta BZ-3
Waga produktu 0.07 kg
Realizacja zamówienia: 2 dni
Producent ff filipowski spółka komandytowa
średnia: 0.0 z 0 ocen:
Cena brutto: 91,37 PLN Cena netto: 74,28 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Moduł bezpiecznikowy BZ-3 - Szablon Produktowy - F&F
automatyka domowa i przemysłowa

BZ-3

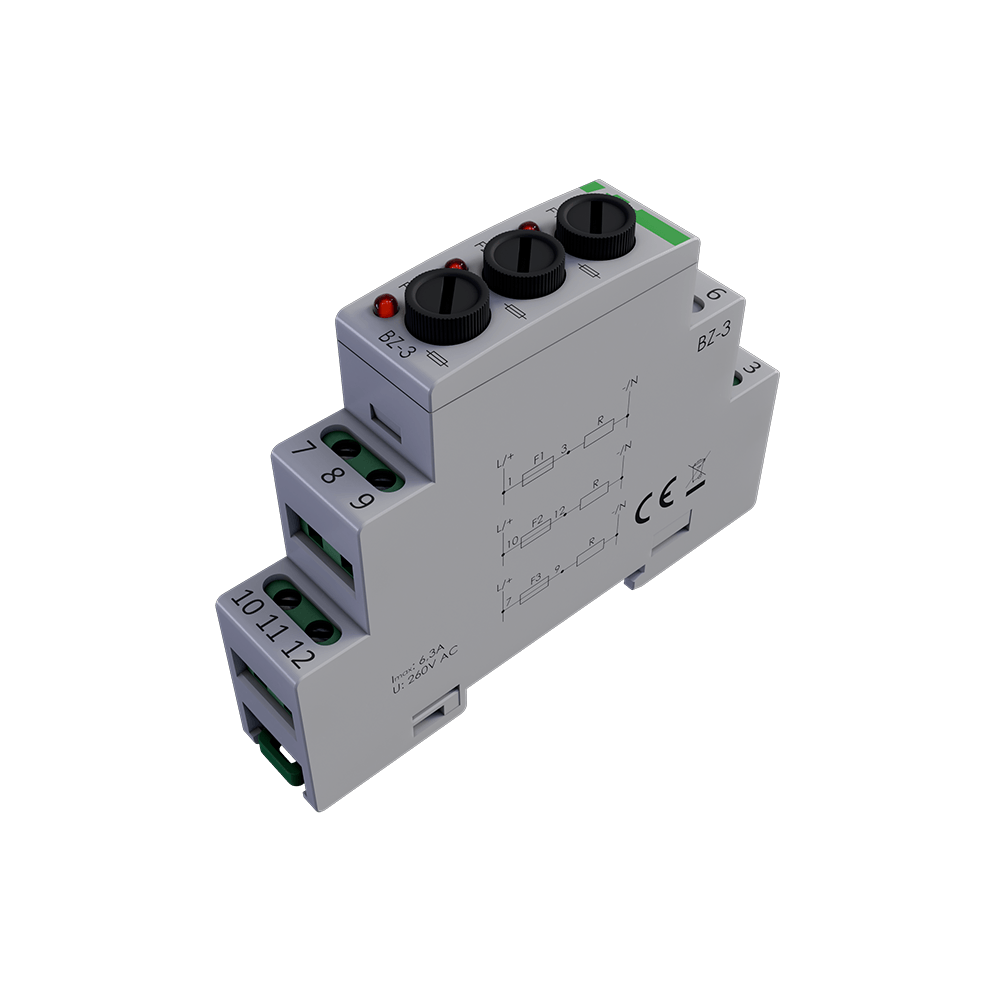

Moduł bezpiecznikowy BZ-3

Trójgniazdowy moduł bezpiecznikowy BZ-3 na szynę DIN

Moduł bezpiecznikowy BZ-3 to trójgniazdowa złączka szynowa z bezpiecznikami, przeznaczona do zabezpieczania odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość. Urządzenie sprawdza się w rozdzielnicach, szafach sterowniczych oraz układach automatyki budynkowej i przemysłowej, gdzie wymagane są kompaktowe, czytelne i łatwe w serwisowaniu zabezpieczenia instalacji. Konstrukcja o szerokości 1 modułu umożliwia montaż na standardowej szynie TH-35, co ułatwia integrację z istniejącą aparaturą modułową. BZ-3 obsługuje wkładki topikowe Ø5×20 mm o prądzie do 6,3 A i napięciu maksymalnym 250 V AC/DC, zależnie od zastosowanej wkładki. Zadziałanie zabezpieczenia, czyli przepalenie wkładki topikowej, sygnalizowane jest świeceniem czerwonej diody LED, co przyspiesza diagnostykę obwodu i ogranicza czas przestoju instalacji. Dzięki zaciskom śrubowym 2,5 mm² moduł zapewnia stabilne podłączenie przewodów w obwodach zasilania i sterowania. To praktyczny wybór dla instalatorów poszukujących rozwiązań takich jak moduły zabezpieczające do rozdzielnicy, bezpieczniki topikowe na szynę oraz niezawodne zabezpieczenia instalacji w kompaktowej formie.
Moduł bezpiecznikowy BZ-3

Dlaczego warto wybrać BZ-3?

Trzy gniazda bezpiecznikowe

Wkładki topikowe Ø5×20 mm

Prąd maksymalny 6,3 A

Napięcie do 250 V AC/DC

Sygnalizacja czerwoną diodą LED

Montaż na szynie TH-35

Szerokość 1 modułu

Zaciski śrubowe 2,5 mm²

Temperatura pracy -25÷50°C

BZ-3 umożliwia zastosowanie trzech torów zabezpieczających w jednej kompaktowej obudowie modułowej. Takie rozwiązanie pozwala oszczędzić miejsce w rozdzielnicy i uporządkować zabezpieczenia kilku odbiorników lub obwodów pomocniczych automatyki.

Przepalenie wkładki topikowej sygnalizowane jest świeceniem czerwonej diody LED. Instalator lub służby utrzymania ruchu mogą szybciej zlokalizować uszkodzony tor, co ułatwia serwis i ogranicza czas diagnostyki w szafie sterowniczej lub rozdzielnicy.

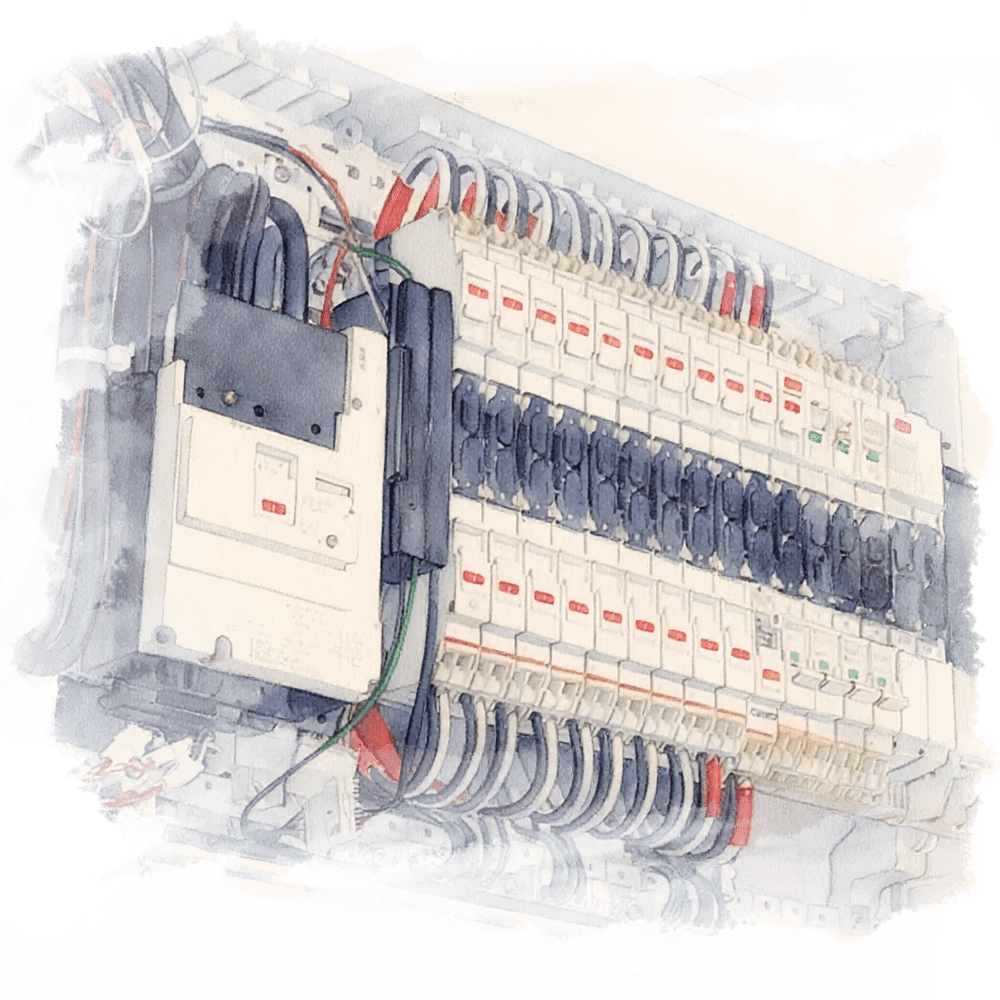

Obudowa o szerokości 18 mm jest przystosowana do montażu na szynie TH-35, dzięki czemu moduł można łatwo włączyć do typowych instalacji elektrycznych, rozdzielnic modułowych oraz układów automatyki budynkowej i przemysłowej.
Moduł bezpiecznikowy BZ-3 Moduł bezpiecznikowy BZ-3 Moduł bezpiecznikowy BZ-3

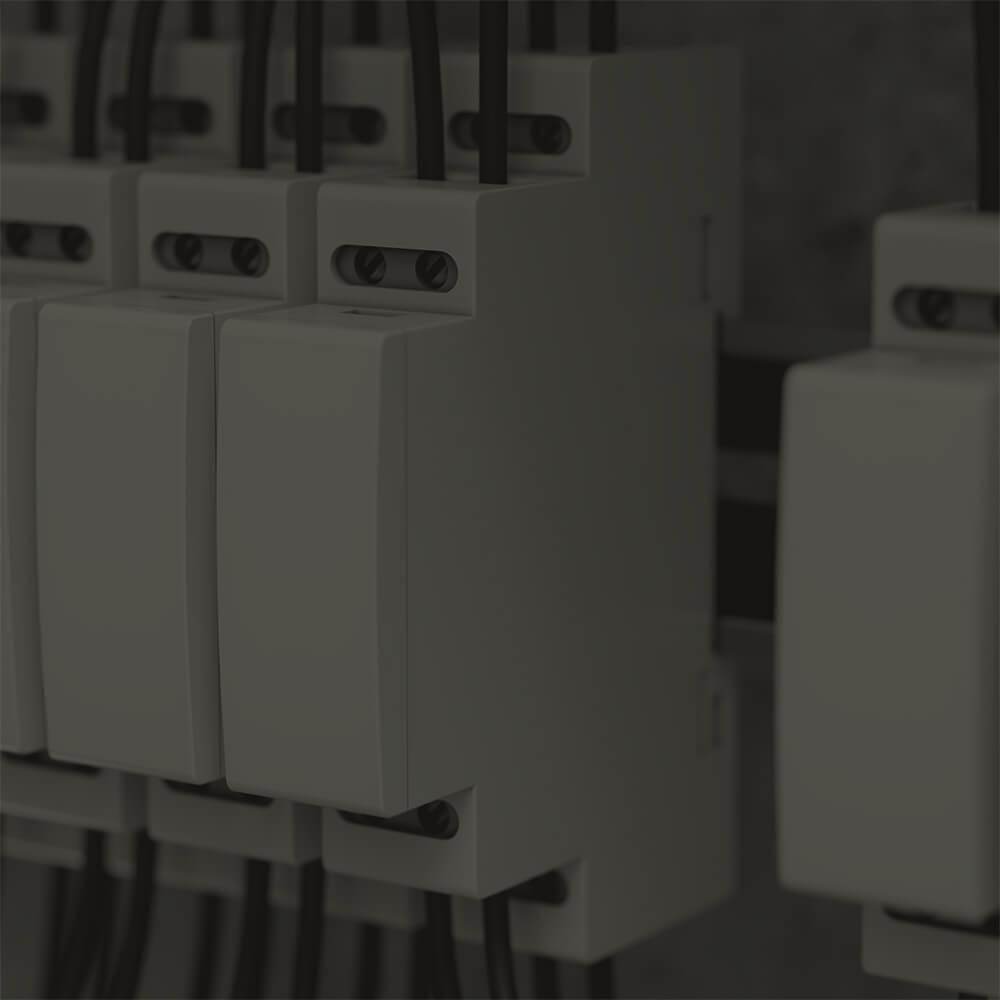

Kompaktowy montaż

Kompaktowy montaż

Zajmuje tylko jeden moduł w rozdzielnicy.

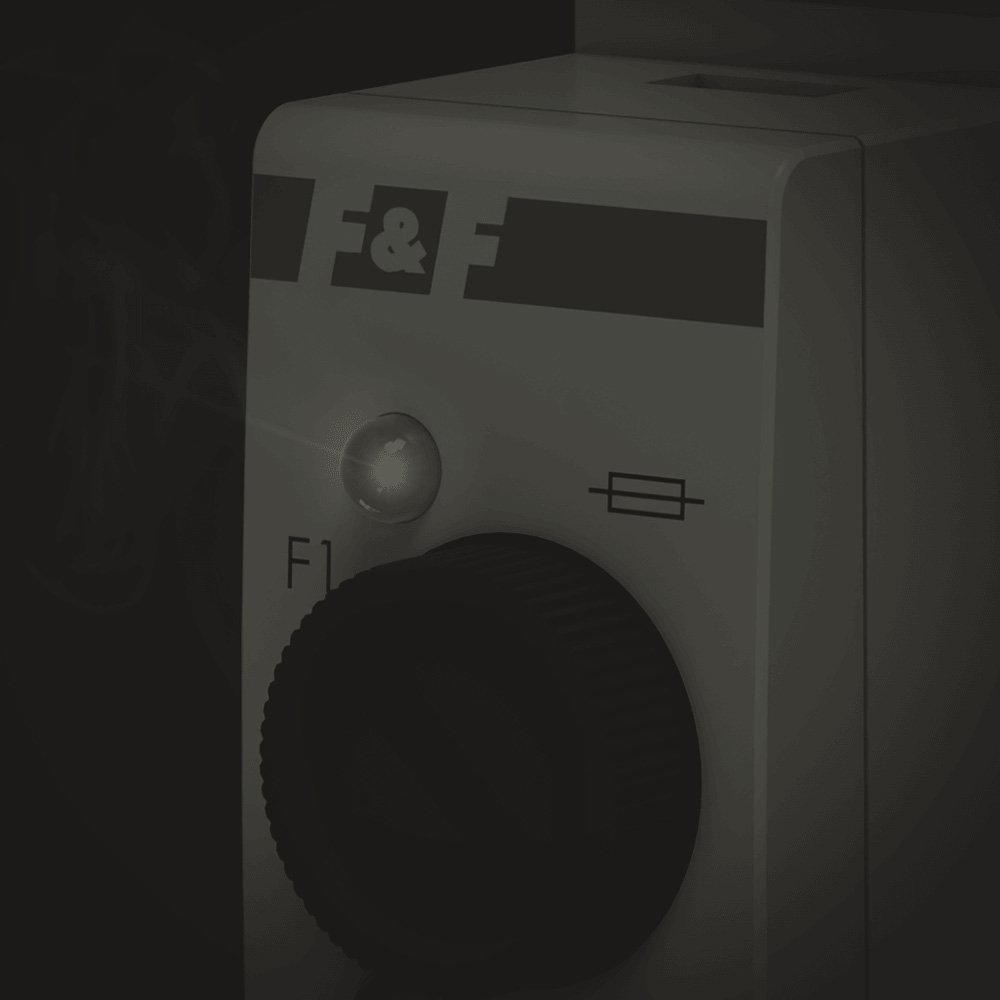

Szybka diagnostyka

Szybka diagnostyka

Dioda LED wskazuje przepalenie wkładki topikowej.

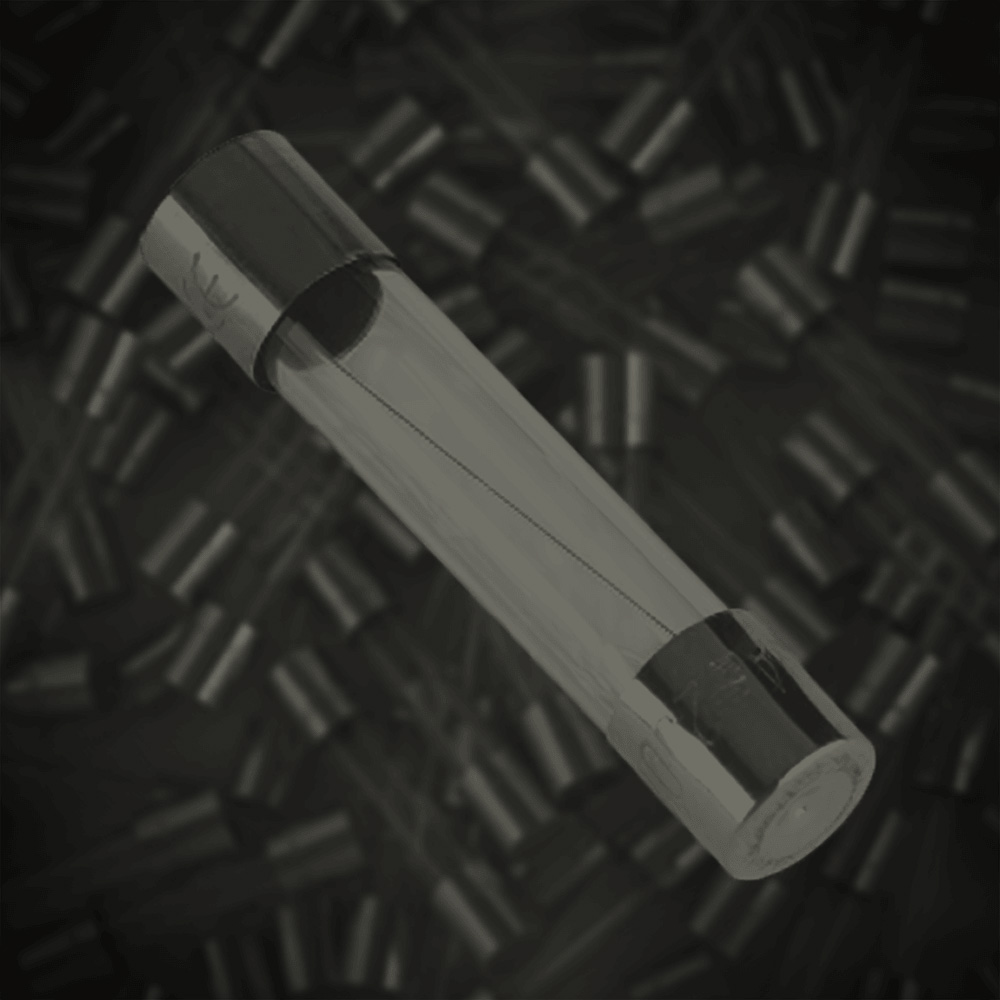

Uniwersalne zabezpieczenie

Uniwersalne zabezpieczenie

Do obwodów AC/DC zgodnie z wkładką.

BZ-3 – wizualizacja urządzenia

Moduł bezpiecznikowy BZ-3

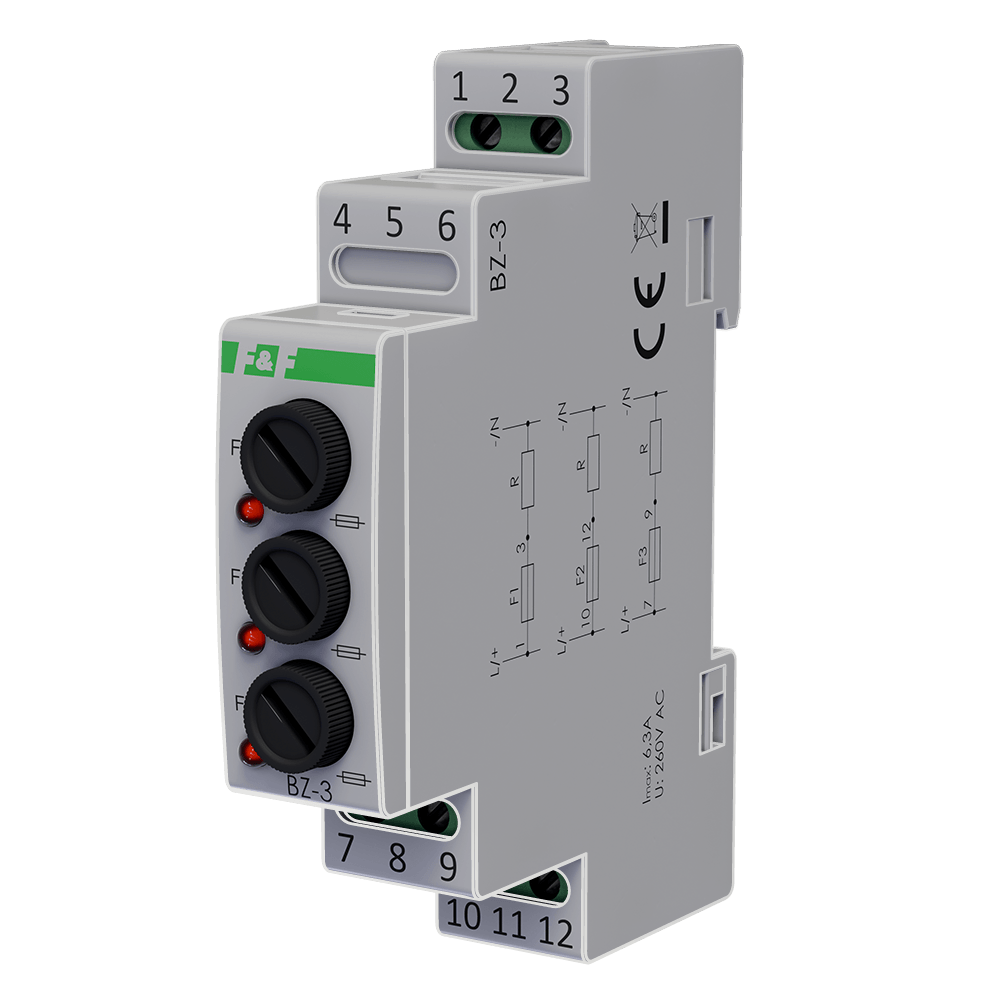

Poznaj inne zalety BZ-3

Widoczna obudowa ma format 1 modułu o szerokości 18 mm, typowy dla aparatury rozdzielnicowej.

Na froncie znajdują się trzy oprawki przeznaczone dla wkładek topikowych Ø5×20 mm.

Na panelu urządzenia widoczne są diody sygnalizacyjne informujące o przepaleniu wkładki topikowej.

Urządzenie posiada dostępne od zewnątrz zaciski śrubowe do podłączenia przewodów instalacyjnych.

Kształt tylnej części obudowy wskazuje przystosowanie do montażu na standardowej szynie TH-35.

Materiały dodatkowe

Zobacz także nasze inne urządzenie: Lampki sygnalizacyjne na szynę LK-713K, LK-BZ-3K

Zobacz także nasze inne urządzenie: Moduły przekaźnikowe (przekaźniki interfejsowe) - przegląd oferty F&F

Zobacz także nasze inne urządzenie: FOX prezentacja systemu sterowania wifi.

Zobacz także: Rola lampek sygnalizacyjnych (kontrolnych) w instalacjach elektrycznych

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Napięcie zasilania wskaźnika zadziałania
160-250 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0-2,5 mm²
Prąd znamionowy In
6,3 A
Napięcie znamionowe
230 V
Liczba poziomów
3
Zakres temperatur pracy
-25-50 °C
Wymagana płytka zamykająca
Nie
Rodzaj wkładki bezpiecznikowej
Bezpiecznik G 5x20 mm

Dane techniczne

B2B

  • Głębokość:

    70 mm

  • Klasa palności materiału izolacyjnego zgodna z UL94:

    V0

  • Kolor:

    Szary

  • Liczba poziomów:

    3

  • Materiał elementu izolacyjnego:

    Tworzywo termoplastyczne

  • Napięcie zasilania wskaźnika zadziałania:

    160 V

  • Napięcie znamionowe:

    230 V

  • Prąd znamionowy In:

    6.3 A

  • Przekrój przyłączanego przewodu jednodrutowego:

    0 mm2

  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej:

    0 mm2

  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową:

    0 mm2

  • Przekrój przyłączanego przewodu wielożyłowego:

    0 mm2

  • Rodzaj napięcia wskaźnika zadziałania:

    AC/DC

  • Rodzaj połączenia elektrycznego 1:

    Połączenie śrubowe

  • Rodzaj uchwytu bezpiecznika:

    Przykręcanie

  • Rodzaj wkładki bezpiecznikowej:

    Bezpiecznik G 5x20 mm

  • Rodzaj wskaźnika zadziałania:

    LED

  • Sposób montażu:

    Szyna montażowa DIN 35 mm

  • Szerokość:

    18 mm

  • Wysokość:

    90 mm

  • Zakres temperatur pracy:

    -25 °C
