ED2 160/3 160A 3P ROZŁĄCZNIK MOCY 160A 3P 690V AC ETIBREAK

Dodaj do porównania Dodaj do schowka

EAN: 3838895411055

Kod producenta 004671272

Waga produktu 1.576 kg

Realizacja zamówienia: 2 dni

średnia: 0.0 z 0 ocen:

Cena brutto: 834,92 PLN Cena netto: 678,80 PLN

ilości hurtowe? zapytaj o cenę

KUP TERAZ!

Sztuk:

dostepność:

Produkt dostępny!

Opis produktu

Niezawodne i sprawdzone kompaktowe rozłączniki izolacyjne ED2

Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów. Oferowana jest również szeroka gama wyposażenia dodatkowego – wyzwalacze wzrostowe, podnapięciowe, zdalne sterowanie, napędy silnikowe, styki pomocnicze, styki alarmowe, blokady mechaniczne, przyłącza rozszerzające, zaciski klatkowe. Aparaty dostępne w zakresie od 125 A do 1600 A w wersji 3p i 4p.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004671272

Symbol artykułu:

Typ produktu określony przez producenta.

ED2 160/3

Nazwa klasy:

Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów.

rozłącznik izolacyjny

Ilość biegunów:

Wersja wykonania danego kompaktowego wyłącznika mocy: trój- i czterobiegunowe.

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

160

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

690

Napięcie znamionowe DC [V]:

Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

250

Częstotliwość znamionowa [Hz]:

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

50/60

Znamionowe napięcie izolacji [V]:

800

Napięcie U_imp [kV]:

Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.

I_cm [kA]:

Prąd załączalny zwarciowy I_cm.

I_cw [kA]:

Znamionowy prąd krótkotrwały wytrzymywany I_cw przy 0,3s.

Sposób montażu:

na płytę/
adapter na szynę TH (004671186)

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do + 50

Pozcyja pracy:

Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.

dowolna

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-EN 60947-3

Funkcja:

Kompaktowy rozłącznik izolacyny, MCCB

rozłącznik izolacyjny

Zdjęcie produktu*

* zdjęcie produktu może przedstawiać inny podobny produkt z serii.

Zalety produktu

Akcesoria wewnętrzne serii ED2 w większości pasują do wszystkich rozłączników o wyłączników. Łatwy montaż po zdjęciu pokrywy bez konieczności użycia specjalnych narzędzi. Różny kształt oraz kolorystyka pozwalają w łatwy sposób zidentyfikować akcesoria. Akcesoria zostały opisane poniżej sekcji zalety.

Oznaczone pozycje dzwigni ON, OFF, TRIP

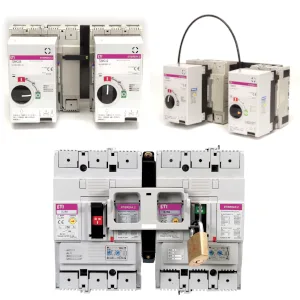

W celu zblokowania mechanicznego 2 wyłączników można zastosować następujące rodzaje blokad:
-blokada przesuwna typ: MS przeznaczona dla aparatów do 1600A.
-blokada cięgnowa (sztywna) typ: MLR, MLL przeznaczona dla aparatów do 1000A.
-blokada linkowa typ: MW pozwala blokować aparaty o różnym gabarycie, maksymalnie do 1000A.

Do manewrowania rozłącznikiem dostępne są napędy ręczne bezpośrednie, mocowane na rozłączniku lub pośrednie, montowane na drzwiach szafy.

Rozłączniki mają możliwość zdalnego sterowania za pomocą napędów silnikowych.

Zaciski klatkowe SP2 umożliwiają podłączenie przewodów drutowych lub linki (w tulejce) do 400 A. Przyłącza szynowe proste i rozszerzone ZB2 pozwalają na podłączenie większych lub podwójnych przewodów. Przyłącza dostępne są w kompletach dla rozłączników 3- i 4-biegunowych.

Zasilanie może być podłączone do rozłączników ED2 z dowolnej strony, bez zmiany parametrów technicznych.

Zabezpieczenie przed dotykiem bezpośrednim jest realizowane poprzez podwójną izolacje obudowy, stopień ochrony IP30 dla dźwigni, IP20 -osłon zacisków, dodatkowych przegród międzybiegunowych.

Dostępne są wykonania wtykowe rozłączników umożliwiające szybką wymianę w celu ich inspekcji.

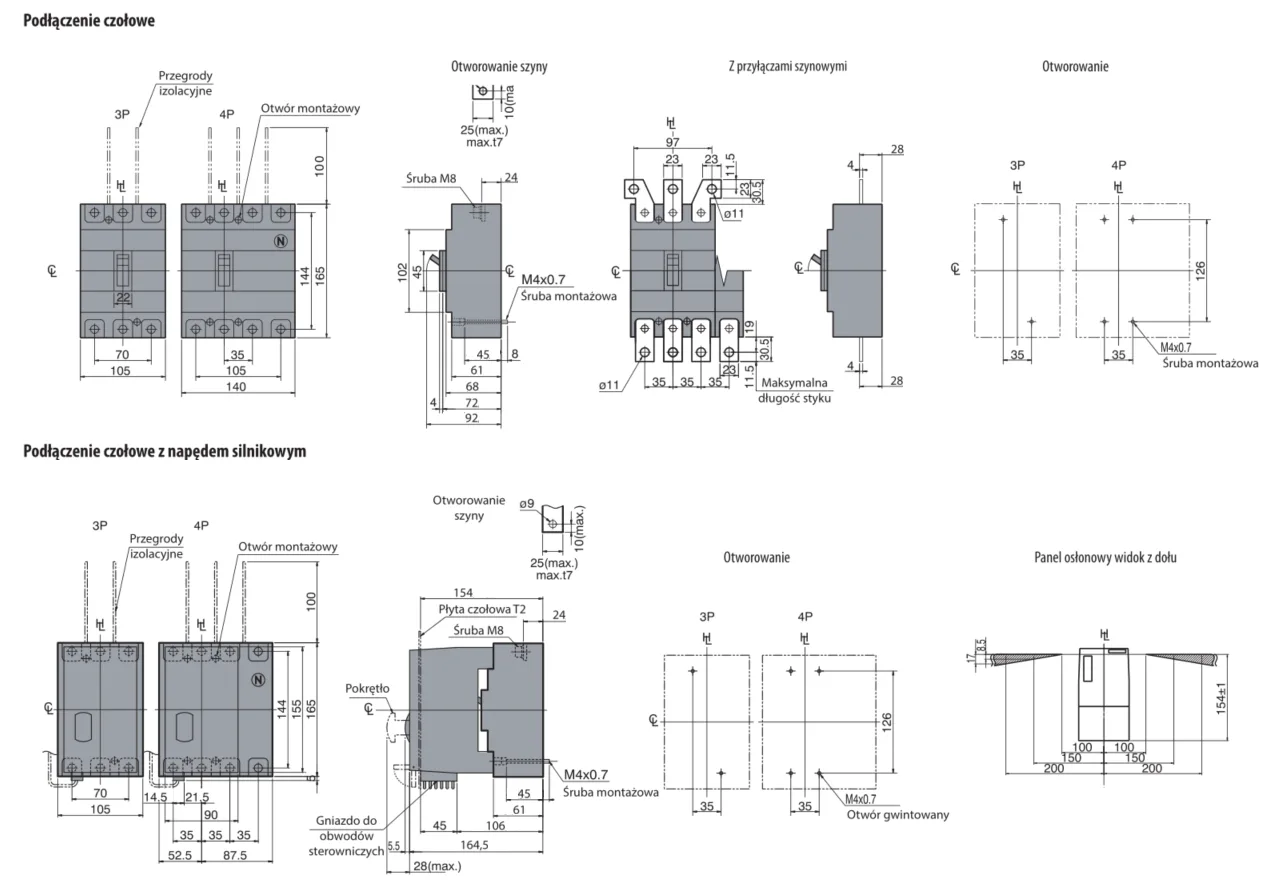

Rysunek wymiarowy

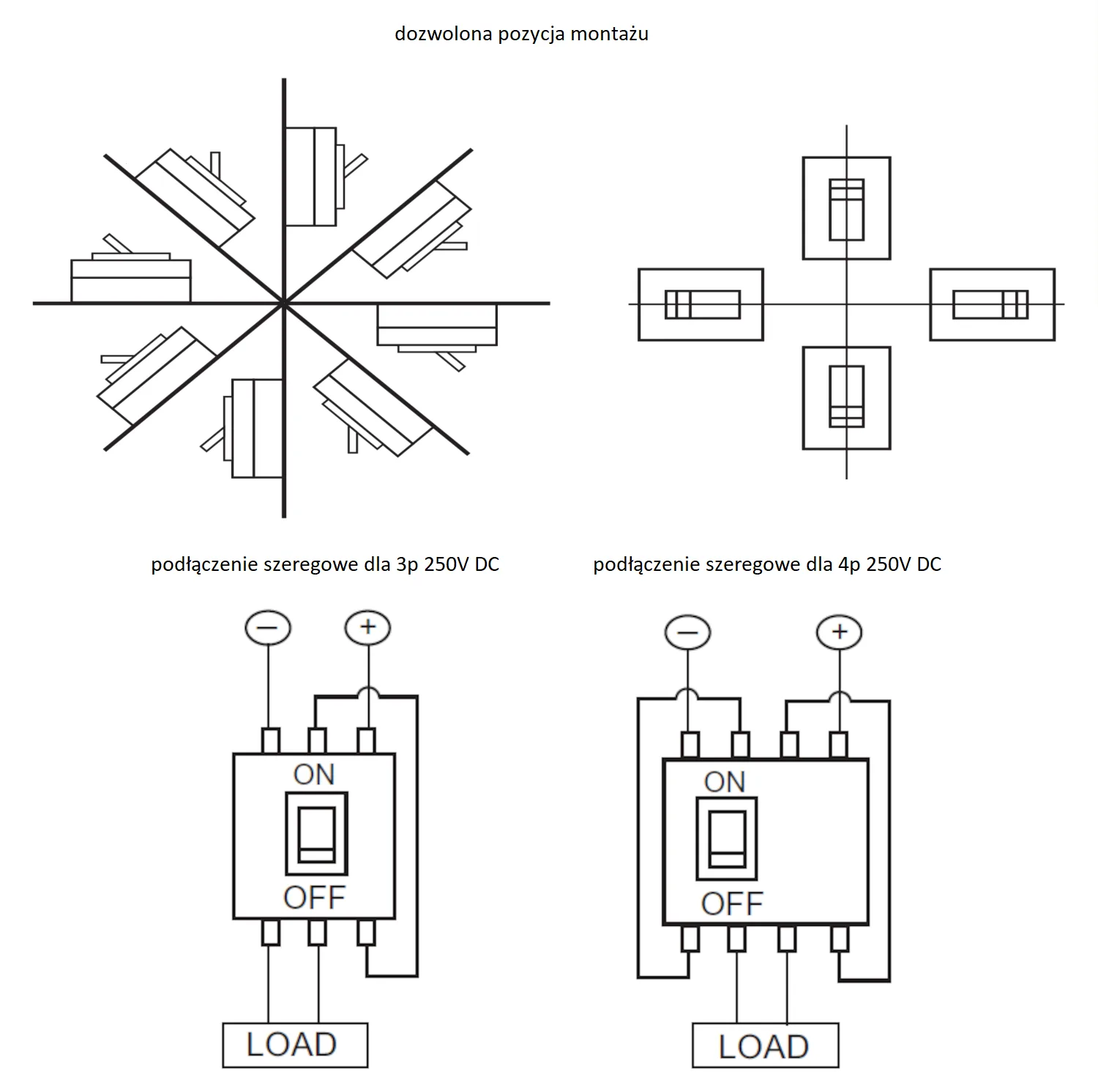

Dozwolona dowolna pozycja montażu rozłącznika ED2.
Podłączenie elektryczne ED2 dla 250V DC.

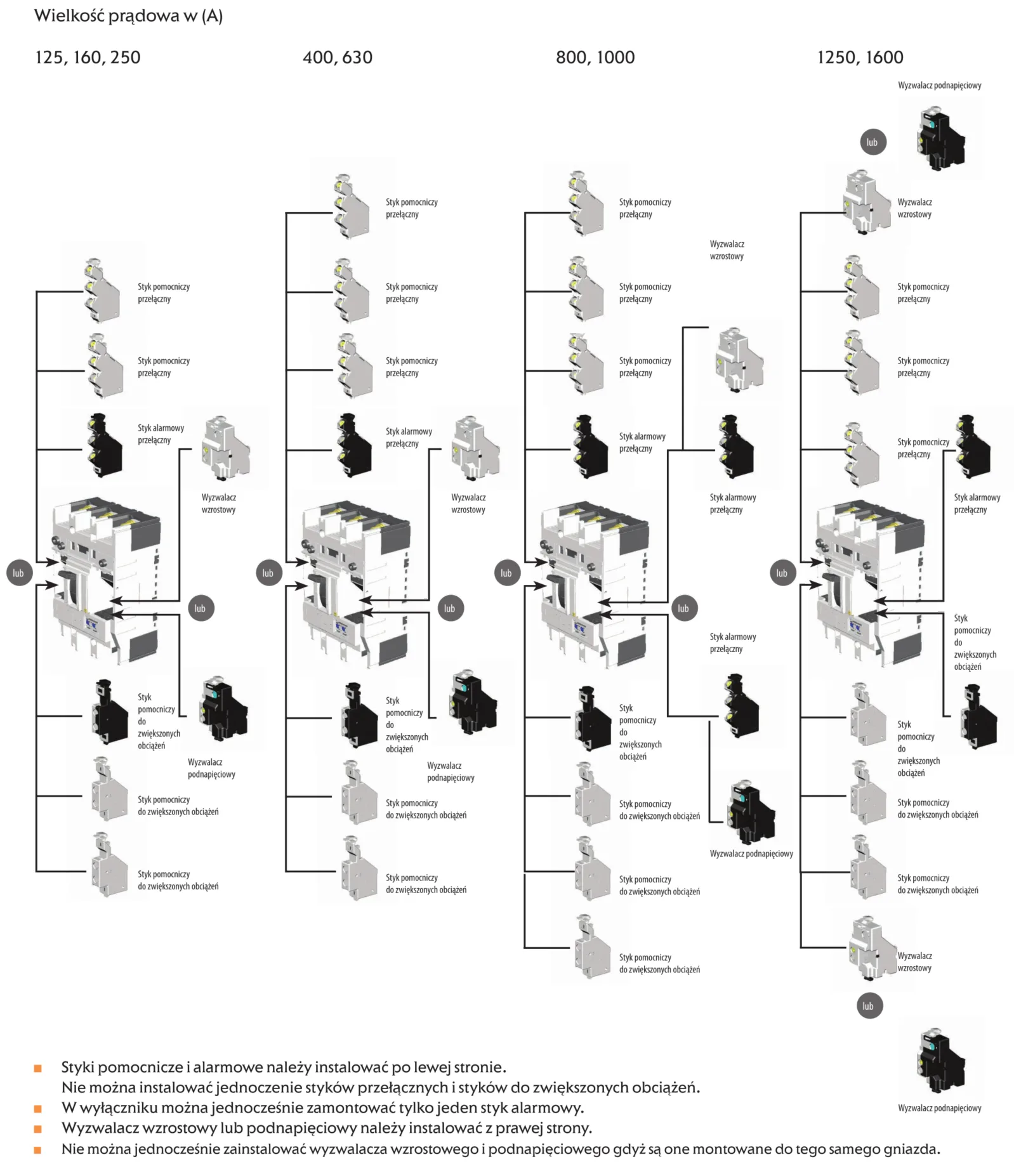

Akcesoria

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
