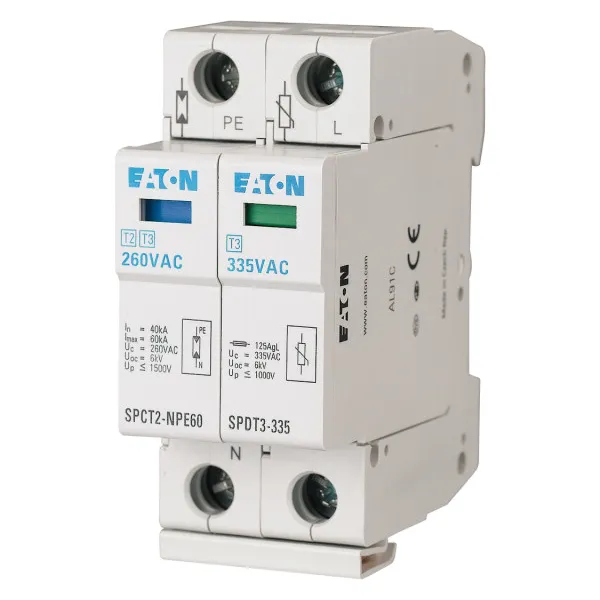

SPDT3-335-1+NPE OGRANICZNIK PRZEPIĘĆ T3 D 2P 2M 2.5/10KA 1.6KV

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    eaton electric sp.z o.o.
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
EAN: 4015081669851
Kod producenta 170487
Waga produktu 0.198 kg
Realizacja zamówienia: 2 dni
Producent eaton electric sp.z o.o.
średnia: 0.0 z 0 ocen:
Cena brutto: 343,64 PLN Cena netto: 279,38 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Eaton

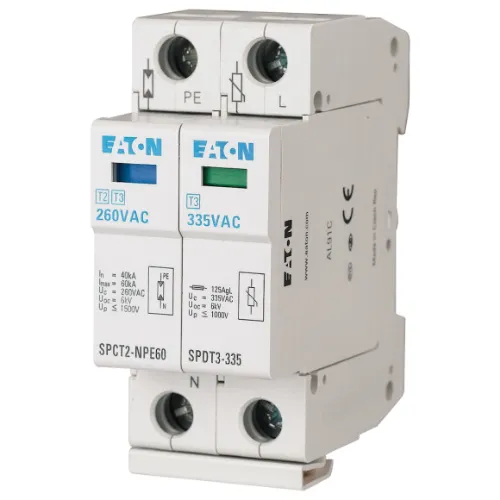

Ogranicznik przepięć
D Typ 3 2P 2,5kA 1kV SPDT3-335-1+NPE 170487
Główne cechy produktu
Ograniczniki przepięć marki EATON to uniwersalne rozwiązania zabezpieczające instalacje elektryczne przed skutkami przepięć. Urządzenia skutecznie redukują zarówno bezpośrednie wyładowania, jak i przepięcia pośrednie.
Zgodność z normą IEC 61643‑1+A1 dla ochrony klasy I+II
Ogranicznik przepięć typu T3 zgodnie z EN 61643‑11
Wykonania o napięciu pracy AC 280 – 335 AC
Możliwość wymiany wkładów
Wskaźnik optyczny informujący o uszkodzeniu wkładu
Zobacz video na temat ochronników przepięć i poznaj pełną ofertę zabezpieczeń niskiego napięcia
Obowiązkowy element instalacji elektrycznej w Twoim domu
Ochrona przed przepięciami elektrycznymi
Ogranicznik przepięć instaluje się w celu zabezpieczenia instalacji elektrycznych przed efektami pośrednich wyładowań atmosferycznych oraz przepięć wynikających z operacji łączeniowych. Stanowi on uzupełniającą warstwę ochrony, montowaną zazwyczaj w podrozdzielnicach — za głównymi ogranicznikami typu 1.
ROZDZIELNICE ODDZIAŁOWE | ROZDZIELNICE PIĘTROWE | TABLICE ROZDZIELCZE
Dlaczego warto postawić na ogranicznik przepięć marki Eaton?
Zwiększone bezpieczeństwo
Urządzenie skutecznie zabezpiecza instalację zarówno przed bezpośrednimi, jak i pośrednimi skutkami wyładowań atmosferycznych.
Wkłady warystorowe do wymiany i ich sygnalizacja
Doskonale chroni przed przepięciami wynikającymi z pośrednich wyładowań piorunowych oraz operacji łączeniowych w sieci, a dzięki wymiennym wkładkom warystorowym możliwa jest szybka reakcja w przypadku ich zużycia.
Intuicyjna kontrola stanu ogranicznika
Stan techniczny urządzenia można łatwo ocenić dzięki wskaźnikowi optycznemu — czerwony kolor sygnalizuje konieczność wymiany wkładu, zielony informuje o jego poprawnym działaniu.
Łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Optyczny wskaźnik przepalenia wkładki
Zaciski windowe i szynowe
Informacja o kluczowych parametrach

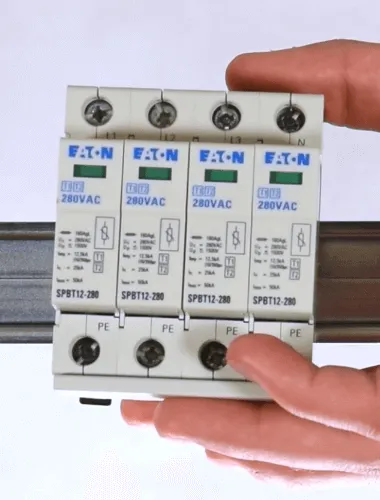

Prosty montaż na szynie DIN
Specyfikacja techniczna:
  • Typ: SPDT3-335-1+NPE
  • Typ ogranicznika: T3
  • Znamionowe napięcie AC [V]: 260
  • Poziom ochrony L-N [kV]: 1
  • Liczba biegunów: 2
  • Znamionowy prąd wyładowczy (8/20) (L-N) [kA]: 2.5
  • Sygnalizacja zadziałania na urządzeniu: Optyczna
  • Poziom ochrony Up [kV]: 1
  • Prąd znamionowy [A]: 16
  • Poziom ochrony L-PE/N-PE [kV]: 1
  • Maksymalne napięcie trwałej pracy AC [V]: 260
  • Znamionowy prąd wyładowczy (8/20) (L+N-PE) [kA]: 2.5
Główne czynniki
powstawania przepięć
Przepięcia mogą być wynikiem gwałtownych zjawisk atmosferycznych, takich jak burze, lub niespodziewanych awarii w sieci elektrycznej. Tego rodzaju skoki napięcia stanowią zagrożenie dla całej instalacji elektrycznej i mogą prowadzić do uszkodzenia podłączonych do niej urządzeń.
Z tego powodu instalacje w budynkach mieszkalnych, usługowych i przemysłowych powinny być wyposażone zarówno w system ochrony odgromowej, jak i urządzenia chroniące przed przepięciami. Skuteczna ochrona przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi odgrywa kluczową rolę w zapewnieniu bezpieczeństwa obiektu, a także zmniejsza ryzyko wystąpienia pożaru lub porażenia prądem.
Ograniczniki przepięć
w instalacjach elektrycznych
Ograniczniki przepięć pełnią funkcję zabezpieczającą urządzenia elektryczne przed skutkami przepięć oraz wyładowań atmosferycznych, w tym uderzeń pioruna. W momencie wzrostu napięcia – na przykład w wyniku uderzenia pioruna – ogranicznik reaguje natychmiast, obniżając napięcie do poziomu bezpiecznego dla odbiorników w instalacji. W polskich instalacjach elektrycznych montaż tego typu zabezpieczeń jest wymagany przepisami.
Ograniczniki przepięć marki EATON zapewniają wysoki poziom ochrony dzięki zastosowaniu warystorów, które charakteryzują się błyskawicznym czasem reakcji oraz dużą zdolnością do pochłaniania energii. Dodatkowym atutem jest optyczny wskaźnik uszkodzenia, który informuje użytkownika o konieczności wymiany urządzenia, gdy zostanie ono uszkodzone.
Ograniczniki przeciwprzepięciowe należy instalować w:

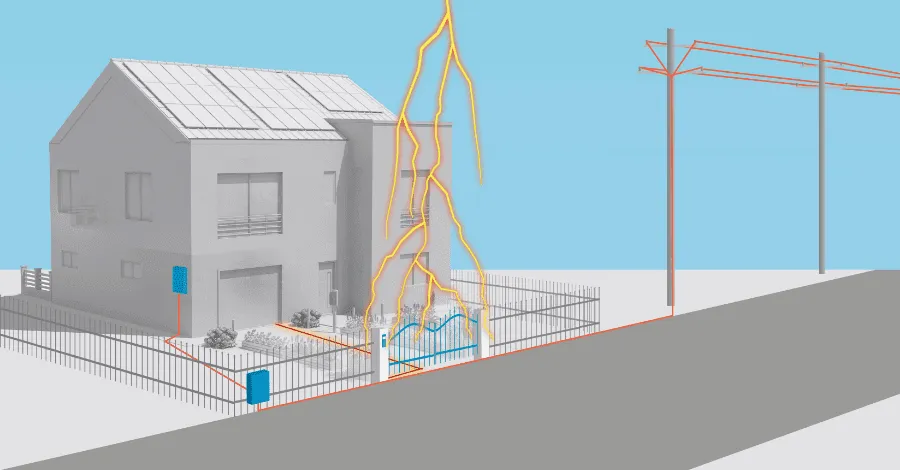

budynkach z zewnętrzną z instalacją piorunochronną

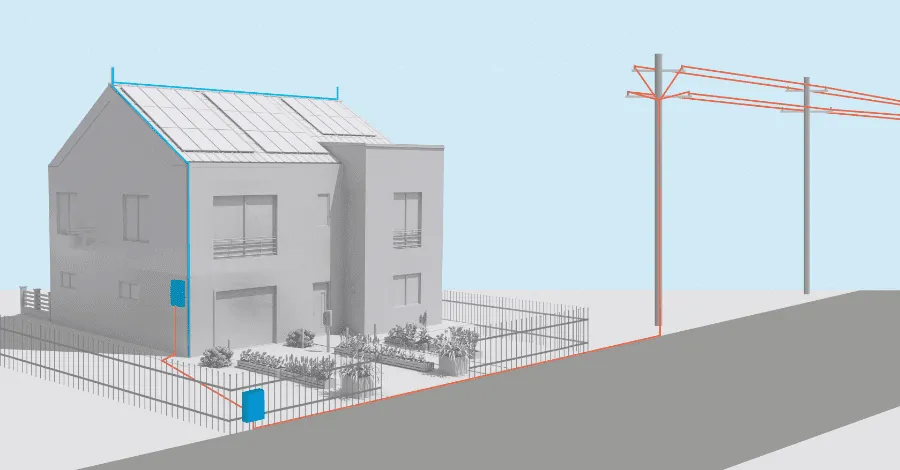

budynkach z zewnętrzną linią napowietrzną i instalacją piorunochronną
chronionym obiekcie, w którym jako instalację odgromową wykorzystano wewnętrzną konstrukcję stalową

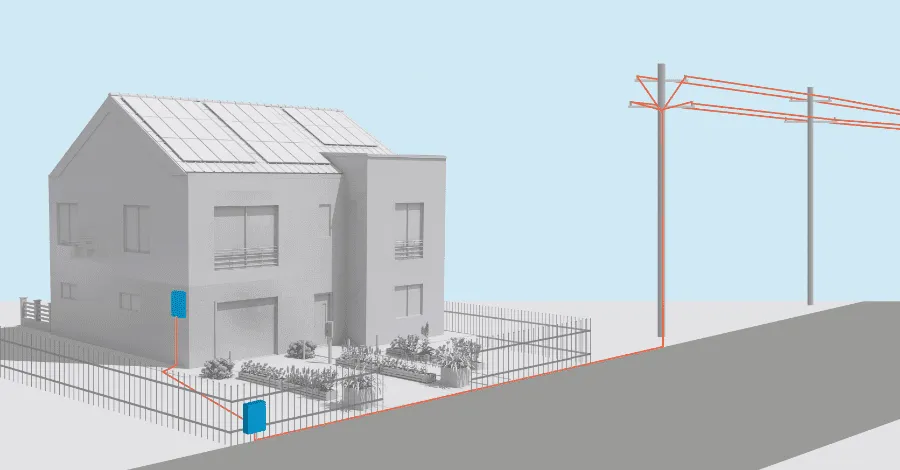

budynkach zasilanych linią kablową, gdy odległość między budynkiem a stacją trafo jest niewielka (możliwość wystąpienia dużych prądów zwarciowych)
obiektach bez instalacji odgromowej w bliskim sąsiedztwie obiektów wysokich, gdy uziomy obiektów są połączone

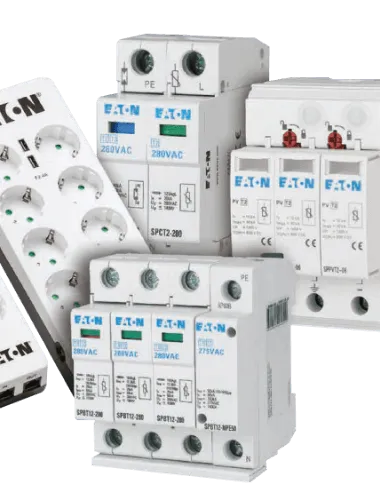

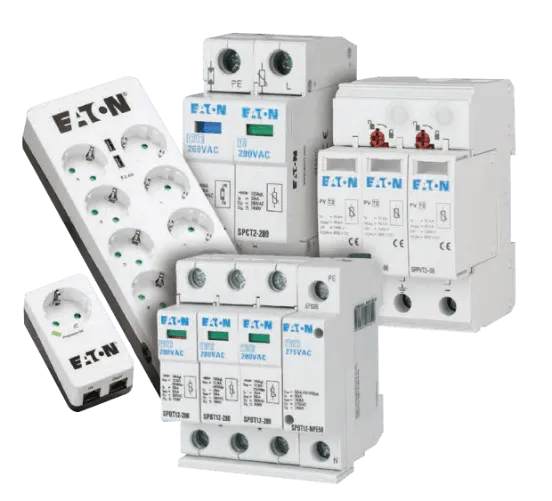

Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie
Klasa testowa I/II
dla instalacji
fotowoltaicznej
[T1/2 PV]
Klasa testowa II
dla instalacji
fotowoltaicznej
[T2 PV]
Klasa testowa I/II
[T1/2]
Klasa testowa II
[T2]
Klasa testowa III
[T3]
Samodzielny montaż na szynie DIN
Podłącz do obecnie używanej instalacji
Dla zapewnienia prawidłowego działania, zestawy powinno się instalować — patrząc od strony zasilania — przed urządzeniami pomiarowymi oraz wyłącznikami różnicowoprądowymi. Takie rozwiązanie minimalizuje ryzyko ich nieprawidłowego zadziałania w momencie wystąpienia przepięcia i przepływu prądu udarowego po aktywacji ograniczników.
Światowe zapotrzebowanie na energię elektryczną stale rośnie
W obliczu rosnącego globalnego zapotrzebowania na energię, EATON oferuje nowoczesne rozwiązania do zarządzania energią, które pomagają oszczędzać zasoby, zwiększają niezawodność dostaw prądu oraz poprawiają bezpieczeństwo i komfort życia. Firma działa w ponad 175 krajach, dostarczając technologie przyjazne środowisku i wspierające zrównoważony rozwój.
Najczęściej zadawane pytania
Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.
Tak, w nowych obiektach budowlanych jego obecność jest wymagana przez przepisy techniczne od 2002 roku.
Najczęściej stosuje się ograniczniki klasy 1+2 (dawne B+C), które zapewniają kompleksową ochronę przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych.
Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane.
Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ponieważ ogranicznik nie chroni przed zwarciami, powinien być zabezpieczony wkładką bezpiecznikową zgodną z zaleceniami producenta.
Należy umieścić go na szynie TH w rozdzielnicy, zachowując właściwe przekroje i długości przewodów. Zaciski są oznakowane – górne do zasilania, dolne do przewodu ochronnego i uziemienia.
Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.

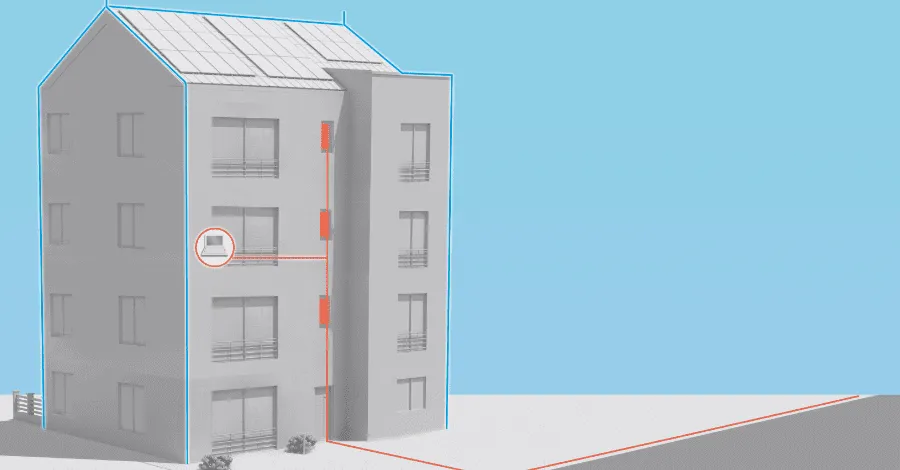

W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C).
Przy panelach dachowych bez instalacji odgromowej wystarczy model klasy II (SPPVRT2). W systemach z odgromieniem lub wolnostojących zaleca się model typu 1+2 (SPPVRET12).
EATON

Dane techniczne

B2B

  • Bez prądu upływu:

    Nie

  • Inny układ sieci:

    Tak

  • Liczba biegunów:

    2

  • Liczba przewodów (bez uziemienia):

    1

  • Maks. przekrój przewodu elastycznego:

    0 mm2

  • Maks. przekrój przewodu (jedno-/wielodrutowego):

    25 mm2

  • Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik):

    0 A

  • Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik):

    125 A

  • Maksymalne napięcie instalacji fotowoltaicznej:

    0 V

  • Maksymalny prąd wyładowczy (8/20):

    10 kA

  • Najwyższe napięcie trwałej pracy AC:

    335 V

  • Najwyższe napięcie trwałej pracy DC:

    0 V

  • Poziom ochrony:

    1.6 kV

  • Poziom ochrony L-N:

    0 kV

  • Poziom ochrony N-PE:

    0 kV

  • Rozmiar:

    2 moduły

  • Sposób montażu:

    Szyna montażowa DIN 35 mm

  • Stopień ochrony (IP):

    IP20

  • Sygnalizacja zadziałania na urządzeniu:

    Optyczny

  • Typ 2:

    Nie

  • Układ sieci DC:

    Nie

  • Układ sieci IT:

    Nie

  • Układ sieci TN:

    Nie

  • Układ sieci TN-C:

    Nie

  • Układ sieci TN-C-S:

    Nie

  • Układ sieci TN-S:

    Nie

  • Układ sieci TT:

    Nie

  • Wytrzymałość zwarciowa (Isccr):

    0 kA

  • Ze stykiem do zdalnej sygnalizacji:

    Nie

  • Zintegrowana zabezpieczenie przeciwzwarciowe:

    Nie

  • Zintegrowane dobezpieczenie:

    Nie

  • Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG:

    0 A

  • Znamionowe napięcie AC:

    335 V

  • Znamionowe napięcie DC:

    0 V

  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20):

    2.5 kA
