PKZM0- 2.5-T WYŁĄCZNIK DO OCHRONY TRANSFORMATORÓW 1.6-2.5A 3P 2.5M 50A OBROTOWY ŚRUBOWE

Dodaj do porównania Dodaj do schowka

Zasoby dotyczące bezpieczeństwa i produktów

Załączniki bezpieczeństwa

Załczniki do produktu

Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
Informacje o producencie

Informacje o producencie

Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.

eaton electric sp.z o.o.
Osoba odpowiedzialna w UE

Osoba odpowiedzialna w UE

Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.

Model 035845

EAN: 4015080889137

Kod producenta 088913

Waga produktu 0.3 kg

Realizacja zamówienia: 2 dni

Producent eaton electric sp.z o.o.

średnia: 0.0 z 0 ocen:

Cena brutto: 290,38 PLN Cena netto: 236,08 PLN

ilości hurtowe? zapytaj o cenę

KUP TERAZ!

Sztuk:

dostepność:

Produkt dostępny!

Opis produktu

Eaton

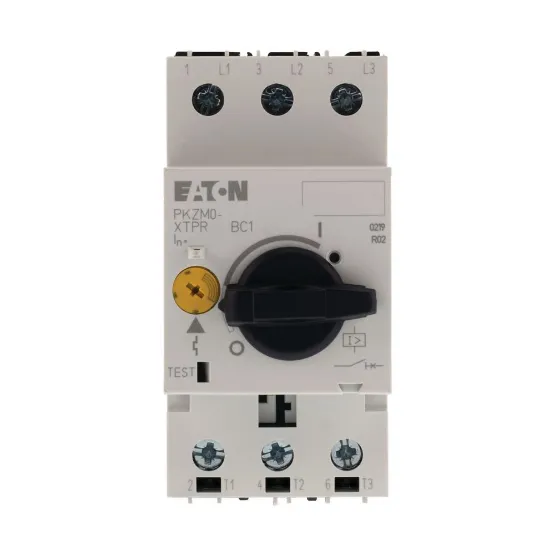

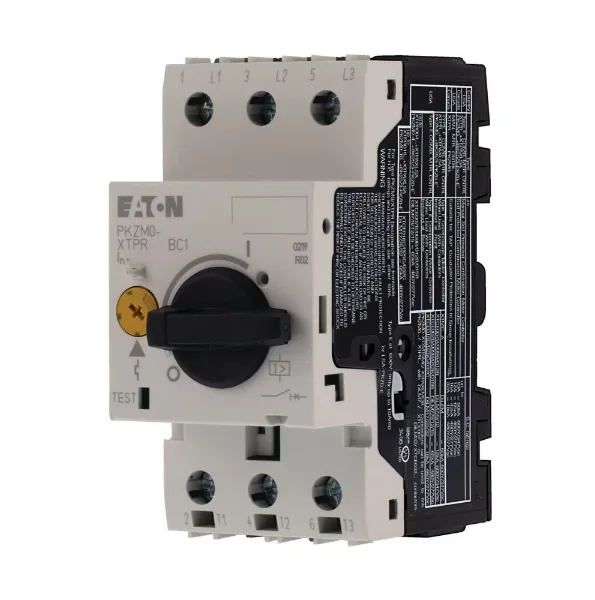

Wyłącznik do transformatorów

PKZM0-2,5-T 2.5A
Zaciski śrubowe

088913

Główne cechy produktów

Zgodność z IEC/EN 60947

Mocowanie na śruby

Stopień ochrony IP20

Szybki, łatwy
i bezpieczny montaż

Przystosowany do pracy z transformatorami o napięciu do 690VAC

Wyłączniki produkowane nieprzerwanie
od 1932 roku

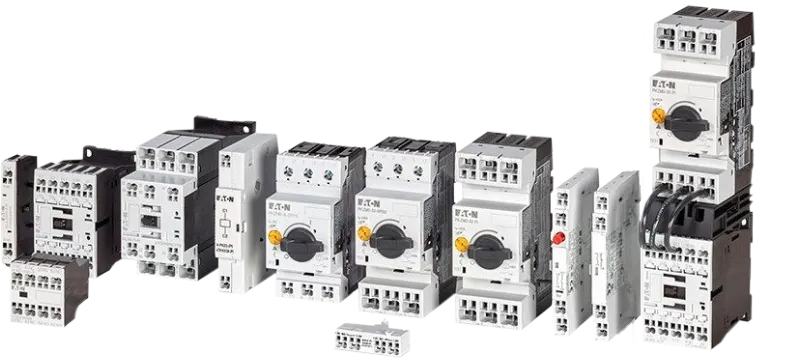

Firma Eaton od 1932 roku produkuje wyłączniki silnikowe, zabezpieczenia transformatorów oraz wyłączniki serii PKZ. Od tamtej pory nasze rozwiązania i innowacje miały istotny wpływ na rozwój technologii ochrony silników. Nazwa PKZ to dziś nie tylko synonim wysokiej jakości, ale także powszechnie rozpoznawalne określenie wyłączników silnikowych wśród specjalistów i użytkowników.

Funkcjonalność i bezpieczeństwo
w jednej obudowie

Wyłączniki PKZ zapewniają jednoczesną ochronę przed przeciążeniem i zwarciem w ramach jednego kompaktowego urządzenia. Oferowane są w dwóch wariantach, obejmujących pełen zakres prądów od 0,16 A do 25 A, co pozwala na optymalizację przestrzeni magazynowej oraz upraszcza proces projektowania instalacji.

Różne opcje montażu‑ śrubowe i Push‑in

Wyłączniki do transformatorów oferują dwa sposoby podłączenia – tradycyjne śrubowe oraz nowoczesne, beznarzędziowe zaciski w technologii Push-in. Rozwiązanie Push-in umożliwia szybkie i bezpieczne wprowadzenie przewodów do szafy sterowniczej jednym kliknięciem, bez konieczności użycia narzędzi. Taki sposób montażu skraca czas okablowania nawet o 50% i zapewnia wysoką odporność na wstrząsy oraz drgania, co zwiększa niezawodność połączeń.

Certyfikaty

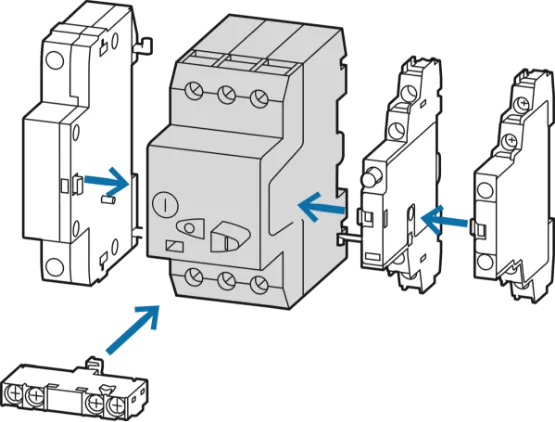

POZNAJ AKCESORIA DO wyłączników PKZ

POZNAJ AKCESORIA DO wyłączników PKZM0‑T

1Styki pomocnicze przednie (NHI‑E) i boczne (NHI)

2Styki sygnalizacji wyzwolenia (AGM)

3Zdalne wyzwalacze napięciowe (wzrostowe A‑PKZ0, podnapięciowe U‑PKZ0)

Specyfikacja techniczna:

Znamionowy prąd pracy In: 0,16A

Zakres regulacji prądu przęciążeniowego: 0,1‑0,16A

Wartość maks. zadziałania wyzwalacza zwarciowego: 2,4A

Znamionowe napięcie pracy Un: Do 690 V AC

Napięcie udarowe wytrzymywane Uimp: 6000 VAC

Częstotliwość znamionowa: 50‑60 Hz

Metoda montażu: Montaż na szynie DIN

Zaciski podłączeniowe: śrubowe

Stopień ochrony zacisków: IP00

Stopień ochrony urządzenia: IP20

Temperatura pracy: ‑25°C do +55°C

Temperatura przechowywania: ‑40°C do +80°C

Znamionowa graniczna zdolność wyłączania zwarcia: 150kA przy 400VAC

Zgodność z IEC 60947‑4‑1 i VDE 0660

Certyfikaty: CE, UL, CSA, EAC

Najczęściej zadawane pytania

Jakie są kluczowe elementy budowy wyłącznika PKZM0‑T?

Wyłącznik nadprądowy PKZM0‑T składa się z trzech głównych torów prądowych oraz dwóch mechanizmów wyzwalających: termicznego (działającego na zasadzie bimetalu) i elektromagnetycznego (zwarciowego). Urządzenie zaprojektowano do pracy z transformatorami o napięciu do 690 V AC. Dzięki konstrukcji wyzwalacza elektromagnetycznego, który reaguje dopiero przy około 20-krotności prądu znamionowego, możliwe jest bezproblemowe uruchamianie transformatorów generujących wysokie prądy rozruchowe wskutek dużej indukcyjności.

Co wyróżnia serię PKZM0‑T spośród innych wyłączników?

SCała linia produktów PKZ charakteryzuje się bardzo wysoką odpornością na zwarcia – do 150 kA przy 400 V AC – przy zachowaniu niewielkich rozmiarów obudowy. Taka konstrukcja zapewnia długą i niezawodną pracę nawet w ekstremalnych warunkach. Wyłączniki spełniają rygorystyczne normy międzynarodowe i posiadają szeroki zakres certyfikatów dopuszczających je do użytkowania na rynkach światowych.

Jakie są dostępne funkcje w wyłącznikach PKZM0‑T ?

Wyłączniki PKZM0‑T dostępne są w dwóch wariantach przyłączeniowych: z tradycyjnymi zaciskami śrubowymi oraz z szybkozłączami Push-in, które pozwalają na szybsze okablowanie.

Możliwa jest ich rozbudowa o:
- styki pomocnicze (NHI) do sygnalizacji położenia torów głównych,
- styki sygnalizacyjne wyzwolenia (AGM) wskazujące przyczynę zadziałania – przeciążenie lub zwarcie,
- zdalne wyzwalacze napięciowe: wzrostowe (A-PKZ0) i podnapięciowe (U-PKZ0),
- blokowaną rączkę (AK-PKZ0) do systemów typu LOTO lub z napędem drzwiowym.

Dostępna jest również wersja elektroniczna – PKE z wyzwalaczem XTU-CP, umożliwiająca ochronę kabli i instalacji oraz integrację z systemami SmartWire-DT i Modbus RTU.

O czym należy pamiętać przy montażu?

W wersji z zaciskami śrubowymi należy zastosować odpowiedni moment dokręcania przewodów.

Dla wersji Push-in zaleca się stosowanie tulejek na końcach przewodów linkowych w celu zwiększenia bezpieczeństwa.

W obu przypadkach należy dobrać odpowiedni przekrój przewodu zgodnie z dokumentacją techniczno-rozruchową (DTR).

Prąd znamionowy wyłącznika należy ustawić zgodnie z prądem znamionowym transformatora, z wyjątkiem sytuacji takich jak wysoka temperatura otoczenia (>45 °C) lub praca na wysokościach powyżej 2000 m n.p.m.

Gdzie zastosować produkt?

Wyłącznik PKZM0‑T przeznaczony jest do ochrony transformatorów jednofazowych i trójfazowych zasilanych napięciem do 690 V AC. Typowe zastosowania obejmują zabezpieczenie transformatorów obniżających napięcie w obwodach sterowania, w rozdzielnicach oraz w instalacjach niskonapięciowych typu SELV/PELV/FELV.

Jaki współczynnik k obowiązuje dla PKZM0‑T przy pomiarach pętli zwarcia?

Dla wyłączników PKZM0‑T przyjmuje się średnią wartość współczynnika k wynoszącą około 20. Wartość ta może się jednak różnić w zależności od modelu, dlatego zaleca się stosowanie wartości prądu Irm – prądu, przy którym wyzwalacz działa bezzwłocznie. Informację o Irm można znaleźć na froncie urządzenia lub w jego dokumentacji technicznej.

Jak dobrać nastawę prądu na pokrętle PKZM0‑T?

Zalecane jest ustawienie wartości prądu na pokrętle zgodnie z prądem znamionowym transformatora. Odstępstwa od tej reguły dotyczą sytuacji takich jak praca w temperaturze powyżej 45 °C lub na wysokościach przekraczających 2000 m n.p.m., w których należy skorzystać z odpowiednich tabel zawartych w katalogach producenta.

Jak interpretować zakreskowane pole na regulatorze PKZM0‑T?

Zakreskowany obszar na pokrętle oznacza minimalną wartość nastawy prądu Ir, czyli najniższy dopuszczalny poziom prądu roboczego wyłącznika.

Jakie czynności serwisowe trzeba wykonać dla PKZM0‑T?

Podczas konserwacji należy sprawdzić dokręcenie przewodów w wersji śrubowej oraz wykonać testowe pociągnięcie przewodu w wersji Push-in – zarówno w podstawowym module, jak i w akcesoriach takich jak styki pomocnicze.

W celu sprawdzenia poprawności działania mechanizmu wyzwalającego, należy użyć płaskiego śrubokręta do uruchomienia testowego wyzwolenia w polu „TEST”.

Konieczne jest również przeprowadzenie pomiarów zgodnie z aktualnymi normami obowiązującymi dla tego typu urządzeń.
