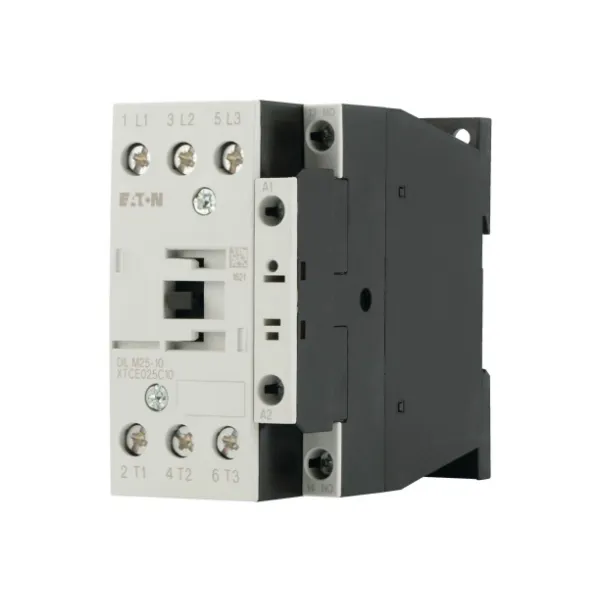

DILM25-10 STYCZNIK MOCY 25A 3Z 1Z 11KW 24V AC ZACISKI ŚRUBOWE

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    eaton electric sp.z o.o.
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
Model 032613
EAN: 4015082771362
Kod producenta 277136
Waga produktu 0.456 kg
Realizacja zamówienia: 2 dni
Producent eaton electric sp.z o.o.
średnia: 0.0 z 0 ocen:
Cena brutto: 350,51 PLN Cena netto: 284,97 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Eaton
Stycznik mocy
DILM25‑10 (24V50/60HZ)
25A 3P 24V AC 1Z 0R
277136
Główne cechy produktu
Urządzenie dostępne jest w wersji z połączeniem śrubowym.
Wyposażone jest w jeden zintegrowany styk pomocniczy typu NO lub NC, natomiast modele z technologią Push-in posiadają dwa styki pomocnicze – NO i NC.
Styczniki zasilane napięciem stałym (DC) mają wbudowany wewnętrzny układ ochronny.
W wariantach o prądzie od 17A w górę stosowana jest elektroniczna cewka, która wyróżnia się niskim zużyciem energii.
Mogą być rozbudowywane o przednie styki pomocnicze oraz boczne styczniki pomocnicze.
Zastosowanie specjalnego adaptera mechaniczno-elektrycznego pozwala na szybkie i łatwe połączenie stycznika z wyłącznikami silnikowymi serii PKZ.
Zaprojektowane dla szerokiego zakresu prądów
Zakres pracy od 7A do 2600A. Dzięki kompaktowej budowie, elektronicznym napędom oraz wysokiej trwałości, styczniki DILM to solidne i niezawodne rozwiązanie dla maszyn i systemów w różnych zastosowaniach przemysłowych.
Styczniki mocy z serii DILM ‑ gdzie znajdą zastosowanie?
Sterowanie silnikami
Styczniki DILM są przeznaczone do obsługi silników, czyli obciążeń indukcyjnych, zapewniając ich skuteczne załączanie i wyłączanie.
Wszechstronne zastosowanie w przemyśle
Sprawdzają się w różnych sektorach przemysłu – od budowy maszyn, przez linie produkcyjne, aż po utrzymanie ruchu. Idealne do instalacji w rozdzielnicach oraz panelach sterujących maszyn i urządzeń.
Sterowanie odbiornikami rezystancyjnymi i oświetleniem
Dzięki solidnym parametrom technicznym, styczniki DILM nadają się także do zarządzania obciążeniami rezystancyjnymi (np. grzałkami) oraz różnego rodzaju systemami oświetleniowymi.
Co wyróżnia stycznik mocy DILM25?
Kategoria użytkowa AC‑1 i AC‑3
Odpowiedni dla napięcia do 1 000 V
Cewka elektroniczna w standardzie od 17A dla DC i od 115A dla AC
Niska moc trzymania i przyciągania cewki
Kompaktowy rozmiar
Styki pomocnicze: dwa NO, dwa NC

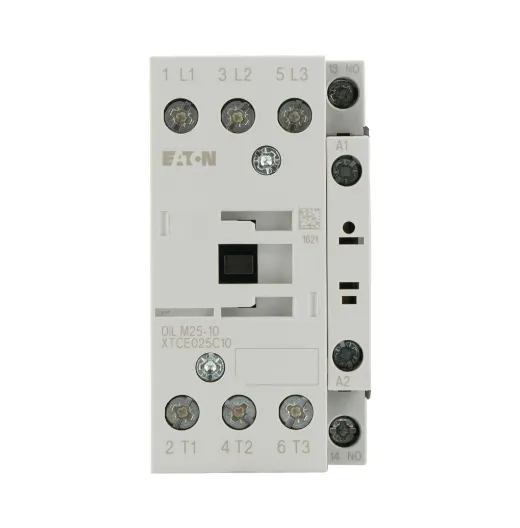

Specyfikacja techniczna:
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 0
Rodzaj napięcia sterowniczego: AC
Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
Seria produktu: DILM
Wersja modułowa: Nie
Znamionowy prąd pracy Ie dla AC‑1, 400 V [A]: 45
Znamionowa moc pracy przy AC‑3, 400 V [kW]: 11
Znamionowy prąd pracy Ie przy AC‑3, 400 V [A]: 25
Sposób montażu styczników DILM
Styczniki DILM wyposażone są w podwójne, niezależne klatki zaciskowe, co pozwala na pewne i bezpieczne podłączenie dwóch przewodów o różnych przekrojach. Takie rozwiązanie minimalizuje ryzyko wysunięcia się przewodu, chroniąc instalację przed zwarciem lub porażeniem prądem.
Styczniki z wysokimi parametrami technicznymi
Mogą być wykorzystywane do odłączenia sieci lokalnych, pracy napędów sterowanych przemiennikami częstotliwości, przewodzenia prądów indukcyjnych i pojemnościowych bez ich przełączania oraz izolacji galwanicznych części systemów w przypadku zastosowania falowników/przetworników częstotliwości.

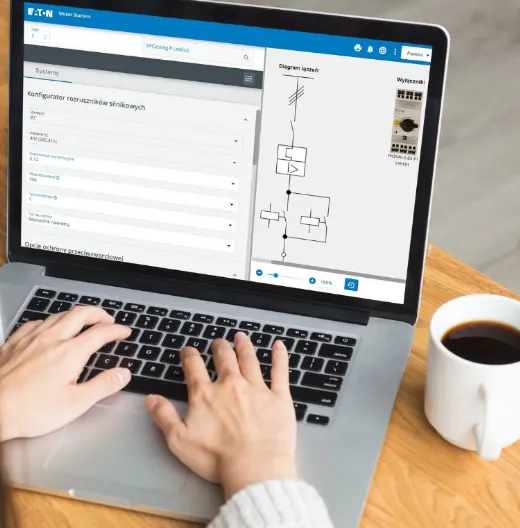

Konfigurator rozruszników silnikowych on‑line
Praktyczne narzędzie umożliwiające szybki dobór styczników, wyłączników silnikowych i przekaźników przeciążeniowych do układów rozruchu: bezpośredniego, rewersyjnego oraz gwiazda–trójkąt.

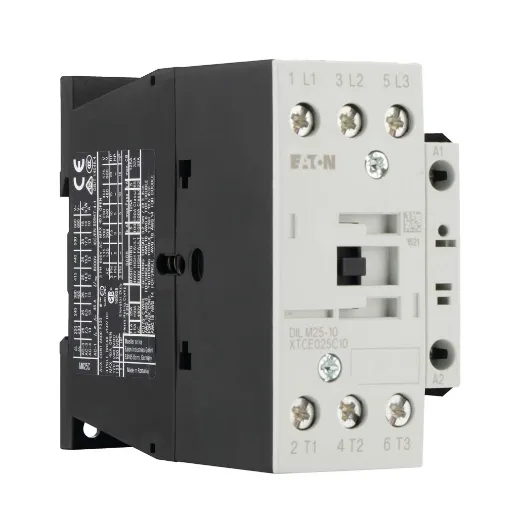

Poznaj zalety styczników DILM
Zbudowane z 3 torów głównych dla trzech faz.
Jeden wbudowany styk pomocniczy typu NO (zwierny) lub NC (rozwierny).
Osobne zaciski do sterowania cewką (A1‑A2).
Napięcie pracy
Tory główne prądowe
Znamionowa moc pracy AC‑3 / 400 V [kW]
Liczba wbudowanych styków pomocniczych
Cewka sterująca
Wbudowany układ tłumiący
Styczniki mocy DILM7
Do 690VAC
3NO
3
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM9
Do 690VAC
3NO
4
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM12
Do 690VAC
3NO
5,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM15
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC i DC
Warystor w cewkach sterowanych DC
Styczniki mocy DILM17
Do 690VAC
3NO
7,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM25
Do 690VAC
3NO
11
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM32
Do 690VAC
3NO
15
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Styczniki mocy DILM38
Do 690VAC
3NO
18,5
1NO lub 1NC
Konwencjonalna AC, Elektroniczna DC o niskim zużyciu energii i szerszym zakresie napięcia pracy
Warystor w cewkach sterowanych DC
Najczęściej zadawane pytania
Każdy stycznik DILM sterowany napięciem stałym (DC) posiada wbudowany układ ochronny. W mniejszych modelach DILM7-15 istnieje możliwość zastosowania dodatkowego układu diodowego, który zapobiega pracy przy odwrotnej polaryzacji DC (model DILM12-XPSD). Dla styczników o sterowaniu napięciem przemiennym (AC), układ ochronny jest standardem od wersji 115A wzwyż, a dla mniejszych modeli dostępne są akcesoria takie jak RC, warystor czy warystor z sygnalizacją.
Styk pomocniczy NO służy do układu samopodtrzymania cewki podczas załączenia (np. przyciskami samopowrotnymi) lub do sygnalizacji położenia styków głównych. Styk pomocniczy NC jest używany do wykrywania uszkodzenia torów głównych, jak np. zespawanie przy zwarciu. Zwykle jest podłączany do monitorujących wejść przekaźników bezpieczeństwa.
Aby dobrać odpowiedni stycznik, należy uwzględnić kategorię pracy stycznika, np. AC-3 (rozruch silnika asynchronicznego klatkowego), prąd znamionowy odbiornika oraz częstotliwość jego załączania. W przypadku dużej liczby załączeń na godzinę, zaleca się zastosowanie stycznika o większej mocy.
Do styczników z zaciskami Push-in można podłączyć linkę bez tulejki, używając śrubokręta płaskiego do odblokowania sprężyny. Z kolei w stycznikach z zaciskami śrubowymi, podwójna klatka zaciskowa umożliwia łatwe, wygodne i bezpieczne podłączenie przewodów o różnych przekrojach.
EATON

Dane techniczne

B2B

  • Głębokość:

    97 mm

  • Liczba styków głównych rozwiernych:

    0

  • Liczba styków głównych zwiernych:

    3

  • Liczba styków pomocniczych rozwiernych:

    0

  • Liczba styków pomocniczych zwiernych:

    1

  • Napięcie pracy dla AC 50 Hz:

    24 V

  • Napięcie pracy dla AC 60 Hz:

    24 V

  • Rodzaj napięcia sterowania:

    AC

  • Rodzaj podłączenia styków głównych:

    Połączenie śrubowe

  • Szerokość:

    45 mm

  • Wysokość:

    85 mm

  • Znamionowa moc pracy dla AC-3, 400 V:

    11 kW

  • Znamionowa moc pracy dla AC-4, 400 V:

    6 kW

  • Znamionowa moc pracy NEMA:

    11 kW

  • Znamionowe napięcie sterowania Us dla AC 50 Hz:

    24 V

  • Znamionowe napięcie sterowania Us dla AC 60 Hz:

    24 V

  • Znamionowe napięcie sterowania Us dla DC:

    0 V

  • Znamionowy prąd pracy dla AC-4, 400 V:

    13 A

  • Znamionowy prąd pracy Ie dla AC-1, 400 V:

    45 A

  • Znamionowy prąd pracy Ie dla AC-3, 400 V:

    25 A
