TI-250/5 PRZEKŁADNIK PRĄDOWY 250/5A 5VA KL.0.5

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    ff filipowski spółka komandytowa
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
EAN: 5908312594987
Kod producenta TI-250-5
Waga produktu 0.236 kg
Realizacja zamówienia: 2 dni
Producent ff filipowski spółka komandytowa
średnia: 0.0 z 0 ocen:
Cena brutto: 85,75 PLN Cena netto: 69,72 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Automat zmierzchowy AWZ 230 V - Szablon Produktowy - F&F
automatyka domowa i przemysłowa

TI-250-5

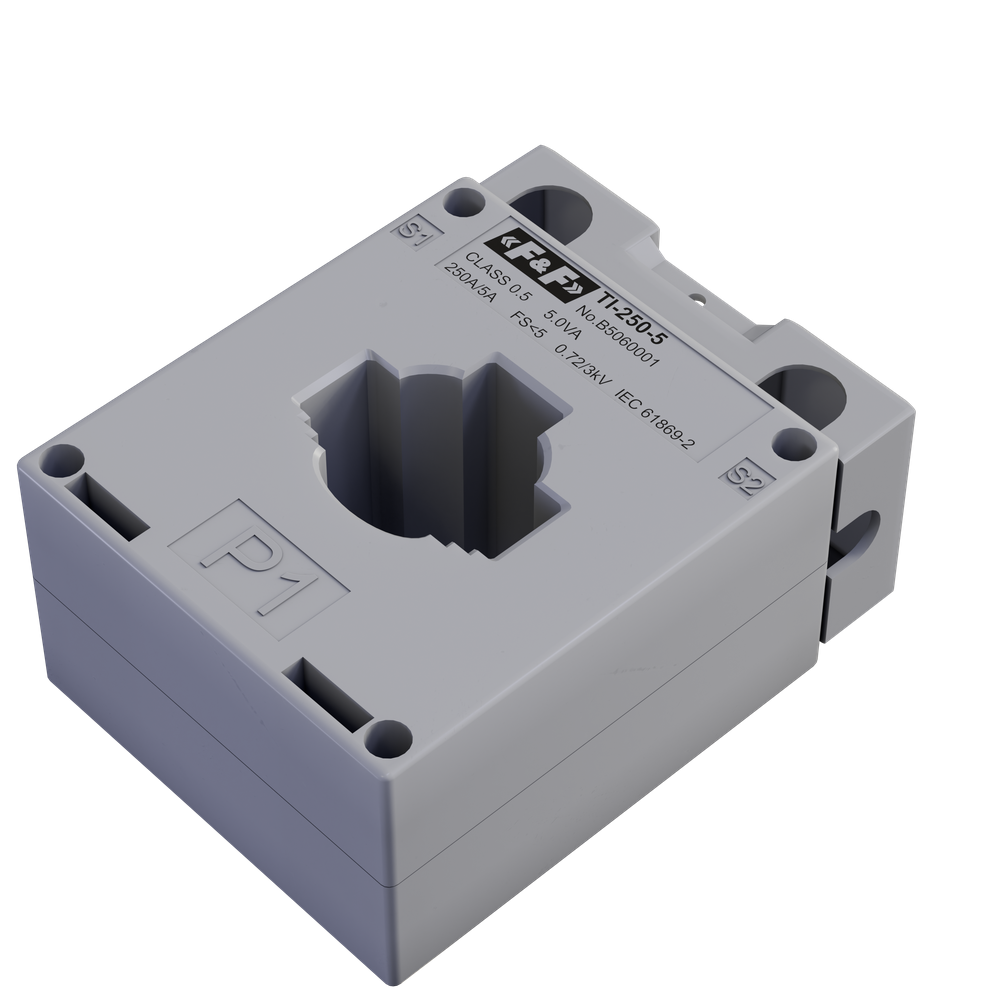

Przekładnik prądowy TI-250-5

Przekładnik prądowy TI-250-5 250/5 A, klasa 0,5

Przekładnik prądowy TI-250-5 to jednofazowy transformator prądowy z zamkniętym rdzeniem, przeznaczony do proporcjonalnej zamiany dużych natężeń prądu na wartość wtórną 5 A, odpowiednią dla urządzeń kontrolnych, pomiarowych i rozliczeniowych. Model o przekładni 250/5 i klasie dokładności 0,5 sprawdza się w instalacjach automatyki budynkowej, rozdzielnicach, układach monitorowania energii oraz przemysłowych systemach pomiaru obciążenia. Urządzenie umożliwia bezpieczny pomiar dużych prądów bez bezpośredniego wprowadzania wysokiego prądu do aparatury pomiarowej. Dzięki mocy 5 VA i pracy w zakresie częstotliwości 50÷60 Hz przekładnik może współpracować z typowymi licznikami, analizatorami parametrów sieci oraz urządzeniami nadzoru zużycia energii. Przekładniki prądowe tego typu ułatwiają integrację pomiaru z systemami kontroli i automatyzacji, wspierając analizę poboru energii, diagnostykę obciążeń oraz optymalizację kosztów eksploatacji. TI-250-5 wyposażono w zaciski śrubowe S1/S2, otwór pomiarowy P1/P2 oraz możliwość montażu w tablicy lub na szynoprzewodzie, co ułatwia zabudowę w układach elektrycznych. Jako przekładnik z zamkniętym rdzeniem stanowi rozwiązanie przeznaczone szczególnie do nowych instalacji lub aplikacji, w których przewód można przeprowadzić przez otwór pomiarowy; w odróżnieniu od przekładników z rdzeniem otwieranym wymaga przełożenia przewodu przez korpus urządzenia. To praktyczne rozwiązanie dla użytkowników poszukujących dokładnych transformatorów prądowych oraz przekładników do liczników w instalacjach niskiego napięcia do 0,66 kV AC.
Przekładnik prądowy TI-250-5

Dlaczego warto wybrać TI-250-5?

Przekładnia prądowa 250/5 A

Klasa dokładności 0,5

Moc znamionowa 5 VA

Jednofazowy pomiar prądu

Zamknięty rdzeń pomiarowy

Częstotliwość 50–60 Hz

Zaciski śrubowe S1/S2

Montaż tablica lub szynoprzewód

Stopień ochrony IP20

Przekładnia 250/5 A pozwala przekształcić wysoki prąd pierwotny na standardowy prąd wtórny 5 A, bezpieczny dla aparatury pomiarowej. Klasa 0,5 wspiera precyzyjne monitorowanie obciążeń w rozdzielnicach, instalacjach budynkowych i układach przemysłowych.

Konstrukcja z zamkniętym rdzeniem zapewnia powtarzalny pomiar w instalacjach, w których przewód można przeprowadzić przez otwór przekładnika. Rozwiązanie jest dobrze dopasowane do nowych układów pomiarowych oraz zabudowy w rozdzielnicach elektrycznych.

Prąd wtórny nominalny 5 A oraz zaciski śrubowe S1/S2 umożliwiają podłączenie do liczników, analizatorów i urządzeń kontrolnych przystosowanych do współpracy z przekładnikami prądowymi. Ułatwia to integrację pomiaru energii z systemami nadzoru i automatyki.
Przekładnik prądowy TI-250-5 Przekładnik prądowy TI-250-5 Przekładnik prądowy TI-250-5
Profesjonalny pomiar

Profesjonalny pomiar

Przystosowany do współpracy z aparaturą kontrolno-pomiarową.

Bezpieczna separacja

Bezpieczna separacja

Zmniejsza prąd do wartości odpowiedniej dla układów pomiarowych.

Uniwersalny montaż

Uniwersalny montaż

Możliwa instalacja pionowa lub pozioma w rozdzielnicy.

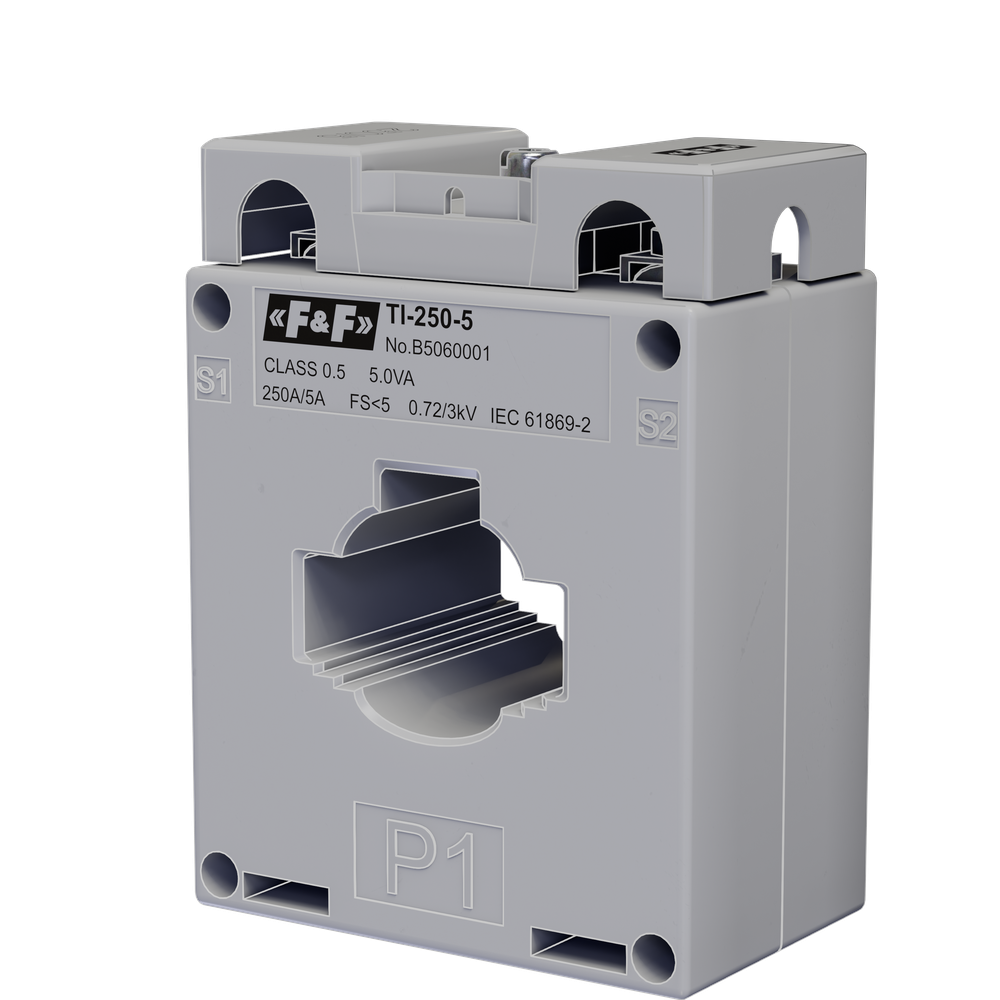

TI-250-5 – wizualizacja urządzenia

Przekładnik prądowy TI-250-5

Poznaj inne zalety TI-250-5

Widoczny korpus z zamkniętym rdzeniem tworzy zwartą obudowę przeznaczoną do przeprowadzenia przewodu pomiarowego przez centralny otwór.

Na froncie urządzenia widoczny jest otwór, przez który prowadzi się przewód z mierzonym prądem, oznaczany jako tor pierwotny P1/P2.

Dostępne z zewnątrz zaciski śrubowe służą do podłączenia obwodu wtórnego z urządzeniem pomiarowym lub kontrolnym.

Urządzenie ma prostokątną, kompaktową konstrukcję o wymiarach 61 mm × 81 mm × 34 mm, ułatwiającą zabudowę w rozdzielnicy.

Kształt obudowy jest przystosowany do montażu w pozycji pionowej lub poziomej w tablicy albo na szynoprzewodzie.

Materiały dodatkowe

WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie

FOX Modbus Energy - integrator liczników F&F z modbus do chmury FOX — Zobacz także nasze inne urządzenie

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

PORADNIK

Parametry Techniczne

Model
Przekładnik prądowy przelotowy
Znamionowy prąd pierwotny
250 A
Znamionowy prąd wtórny
5 A
Znamionowa wtórna moc pozorna
3,75 VA
Legalizowany
Nie
Z ochroną przed dotykiem
Tak
Średnica przepustu
22 mm
Mocowanie zatrzaskowe
Nie
Z szyną miedzianą
Nie
Liczba wejść pier

Dane techniczne

B2B

  • Klasa dokładności:

    0,5

  • Klasa dokładności (N):

    0.5

  • Liczba wejść pierwotnych:

    1

  • Model:

    Przekładnik prądowy przelotowy

  • Pobór mocy:

    0 W

  • Podłączenie obwodu wtórnego:

    Połączenie śrubowe

  • Przyłącze obwodu wtórnego:

    Połączenie śrubowe

  • Skalibrowany:

    Nie

  • Szerokość przepustu:

    30 mm

  • Średnica przepustu:

    22 mm

  • Współczynnik przetężeniowy:

    FS 5

  • Wysokość przepustu:

    10 mm

  • Znamionowa wtórna moc pozorna:

    3.75 VA

  • Znamionowy prąd pierwotny:

    250 A

  • Znamionowy prąd wtórny:

    5 A
